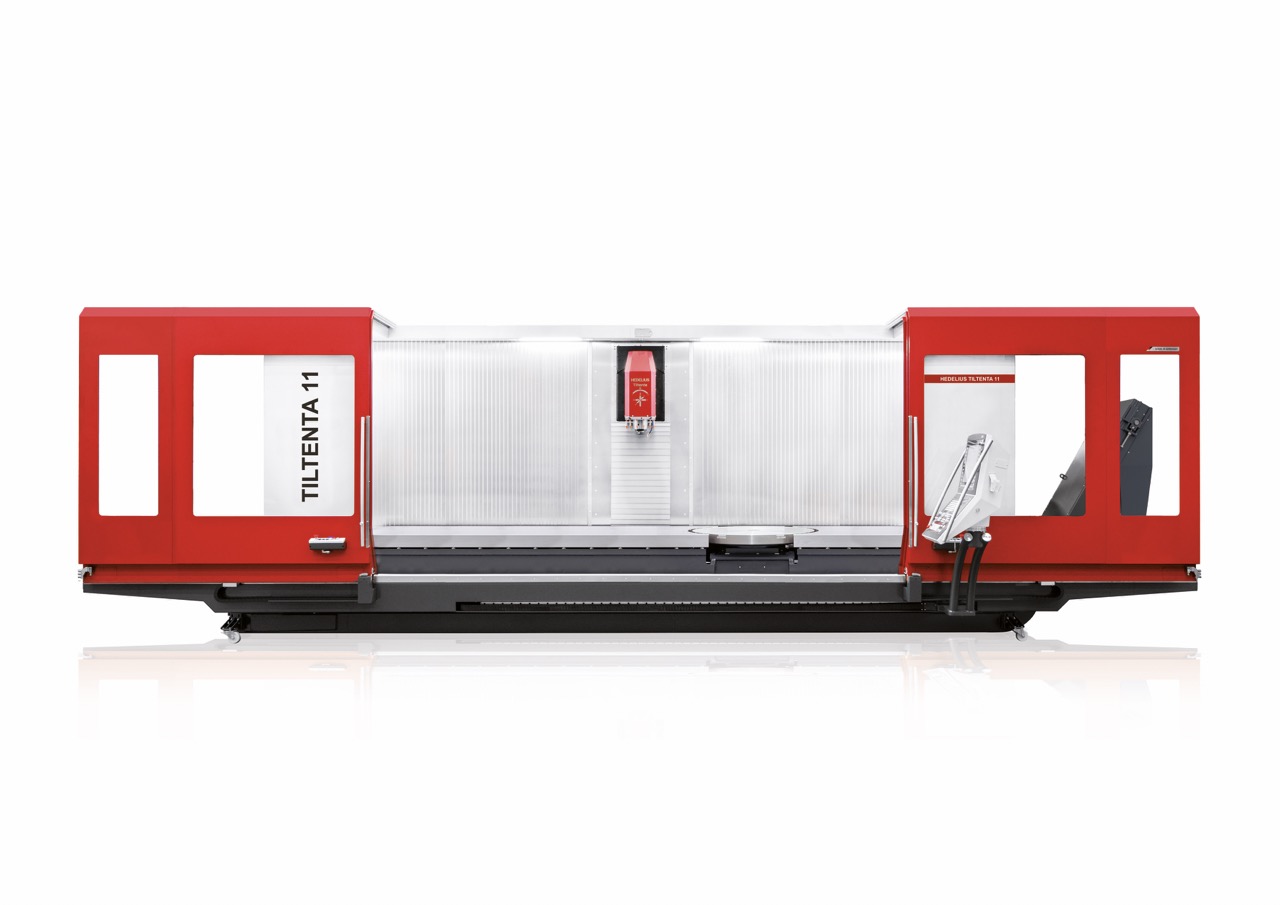

Centro di lavoro a 5 assi HEDELIUS mod. TILTENTA 11 4600
Centri di lavoro montante mobile testa tiltante
Scheda prodotto
Centri di lavoro a 4/5 assi con mandrino principale orientabile.
Grazie al magazzino utensili mobile di TILTENTA 11, il cambio utensili richiede solo pochi secondi nonostante la corsa di 4600 mm. Il magazzino utensili a 65 posti di serie riduce i tempi di attrezzaggio già di serie. Con una parete divisoria è inoltre possibile caricare la macchina nel cosiddetto funzionamento in pendolare parallelamente al tempo principale. Aree di lavoro perfettamente organizzate con coperture lamellari verticali e facilità di accesso all’area di lavoro completano il concetto generale di questo centro di lavoro a 5 assi. TILTENTA 11 può essere ampliato con un magazzino in standby fino a 245 posti.
SCHEDA TECNICA
| TILTENTA 11 4600 |
||
| CAMBIO PALLET AUTOMATICO | ||
| Dimensioni della tavola | mm | 5.080 x 1.100 |
| Operatività in pendolare testa in verticale | mm | 2 x 2.025 |
| Angolo testa tilting | Gradi | -5° / + 98° |
| CORSE ASSI |
||
| Asse X | mm | 4.600 |
| Asse Y | mm | 1.100 |
| Asse Z | mm | 900 |
| MOTOMANDRINO CON TRASMISSIONE DIRETTA | ||
| Tipo attacco utensile | ISO/HSK | 40/HSK63 |
| Velocità mandrino | giri/min | 14.000/15.000/18.000 |
| Potenza mandrino | Kw | Std. 22, Opzionale 35/50 |
| MAGAZZINO UTENSILI | ||
| Capacità del magazzino utensili | N | 60 |
| Portautensili | SK40 / BT40 / HSK A63 | |
| VERSIONI TAVOLA ANNEGATA (1R o 2R) | ||
| Dimensioni della tavola annegata (versioni 1R) | mm Ø | 1.140 |
| Dimensioni del volteggio sulla tavola annegata | mm Ø | 1.450 |
