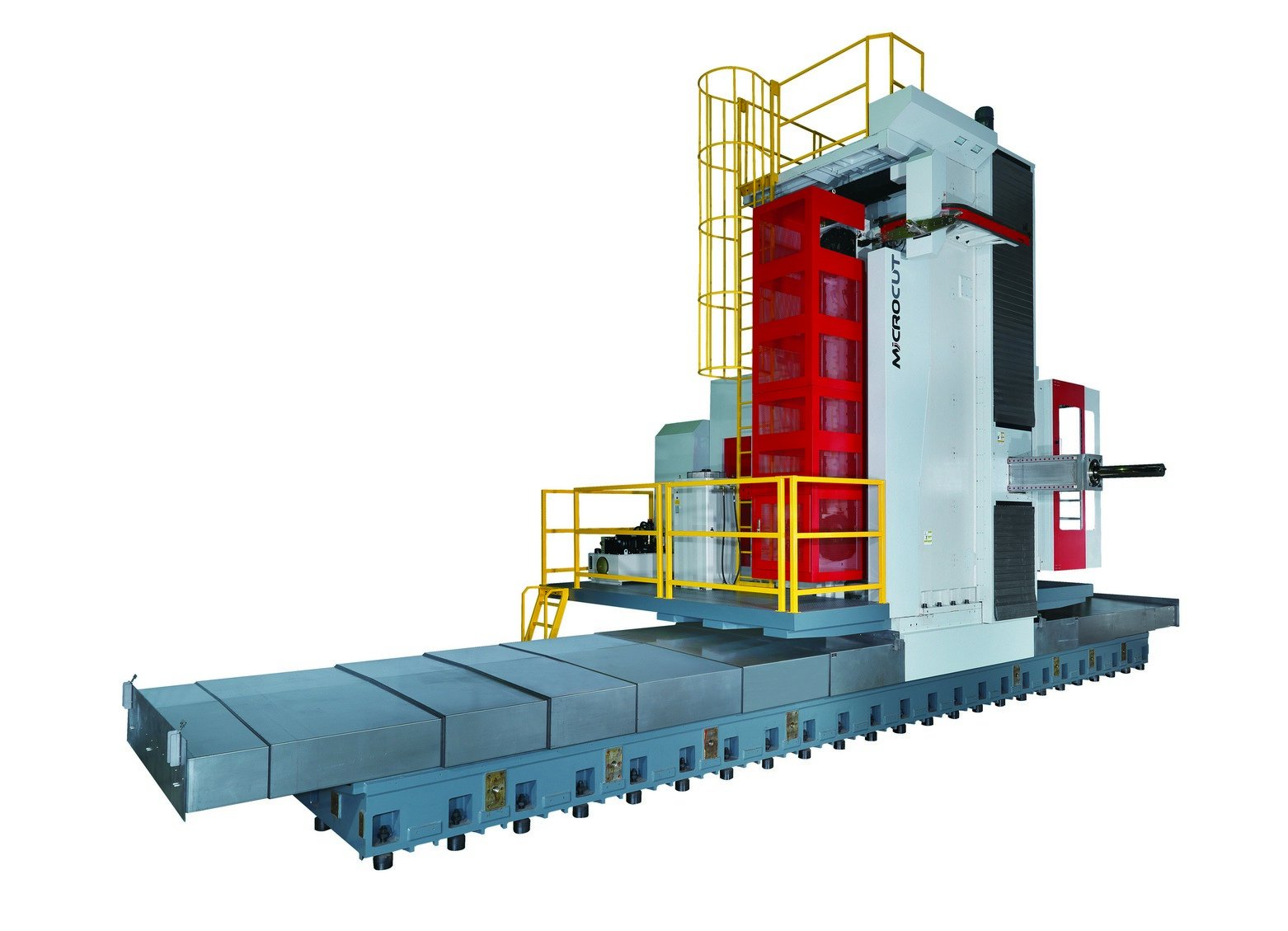

Alesatrice MICROCUT mod. HBM-140RF
Alesatrici Alesatrici con Canotto e RAM
Scheda prodotto
La serie HBM-RF della MICROCUT, sono alesatrici con Canotto e RAM con configurazione a T con colonna a pavimento, con la tavola fissa e la colonna che effettua il movimento dell’asse X. La serie HBM-RF ha un cannotto Ø140/160e 180mm. Tutti i modelli sono dotati di serie di tavola girevole in continuo (0,001°) con sistema a doppio pignone che consente il recupero automatico del gioco e lettura diretta della posizione tramite encoder centrale, di cambio utensile da 60 posti, di adduzione liquido attraverso il centro del cannotto, di recinto perimetrale a norma CE, di evacuatore trucioli.
SCHEDA TECNICA
| HBM-140RF | (Option) | ||
| TAVOLA | |||
| Dimensioni della tavola (opzionale) | mm | 2.500 x 2.500 | 2.500 x 2.500 |
| Max. carico ammesso | kg | 20.000 | 20.000 |
| Risoluzione asse B con encoder diretto | gradi | 0,001° | 0,001° |
| CORSE ED AVANZAMENTI | |||
| Asse X longitudinale | mm | 6.000 | 8/10/12/14/16.000 |
| Asse Y verticale | mm | 3.200 | 3.200 |
| Asse Z trasversale | mm | 800 | 800 |
| Asse W corsa | mm | 700 | 700 |
| Avanzamenti rapidi asse X, Y, Z | mm/min | 10.000 | 10.000 |
| Avanzamenti rapidi asse W | giri/min | 10.000 | 10.000 |
| Avanzamenti di lavoro assi lineari | mm/min | 5.000 | 5.000 |
| MANDRINO | |||
| Velocità mandrino | giri/min | 2.500 | 2.500 |
| Potenza motore mandrino 30 min/continuo | kW | 45/37 | 45/37 |
| MAGAZZINO UTENSILI | |||
| Tipo cono utensile | BT | 50 | 50 |
| Capacità del magazzino utensili | N | 60 | 60 |
| Massimo diametro dell’utensile | mm | 130/250 | 130/250 |
| Massima lunghezza dell’utensile | mm | 300/500 | 300/500 |
| Modalità di selezione utensile | a posto fisso | a posto fisso |
